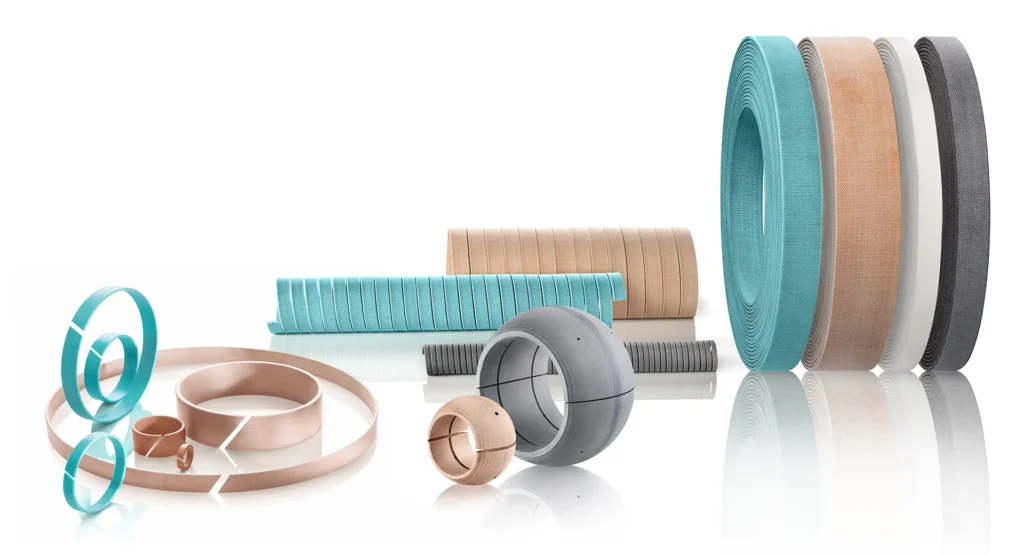

Führungselemente führen Kolben und Kolbenstange im Zylinder, nehmen Querkräfte auf und verhindern direkten Metallkontakt zwischen den beweglichen Bauteilen. Neben der Führungsfunktion sorgen Führungselemente für einen gleichmäßigen Bewegungsablauf und entlasten die Dichtungen von seitlichen Belastungen.
Verschiedene Gewebeverbundmaterialien (teils mit Zusatzschmiermitteln), PTFE-Compounds, POM
max. Durchmesserbereich in Abhängigkeit zum Material (Ring 5 - 550 mm, Spirale 20 - 400 mm, Band bis 3000 mm)
Einbaufertiger Führungsring/geschlitzt, Kolben- Stangenführungsring, Spule/Spirale (Meterware bis 10 m)
Erforderliche mechanische Belastung und Flächenpressung, Reibung und Gleiteigenschaften, Verschleißbeständigkeit
Abstreifer verhindern, dass Schmutz, Staub, Feuchtigkeit, Späne oder andere Fremdpartikel beim Einfahren der Kolbenstange in den Zylinder gelangen. Dadurch schützen sie die Dichtungssysteme und die innenliegenden Bauteile vor vorzeitigem Verschleiß und Beschädigungen.
NBR/NBR-Metall, FPM/FPM-Metall/Edelstahl, PTFE, Polyurethan/PU-Metall
max. Durchmesserbereich in Abhängigkeit zu Bauform und Material
Einfach-/ Doppeltwirkend, für geschlossene und offene Einbauräume
Drucklos bis Niederdruck

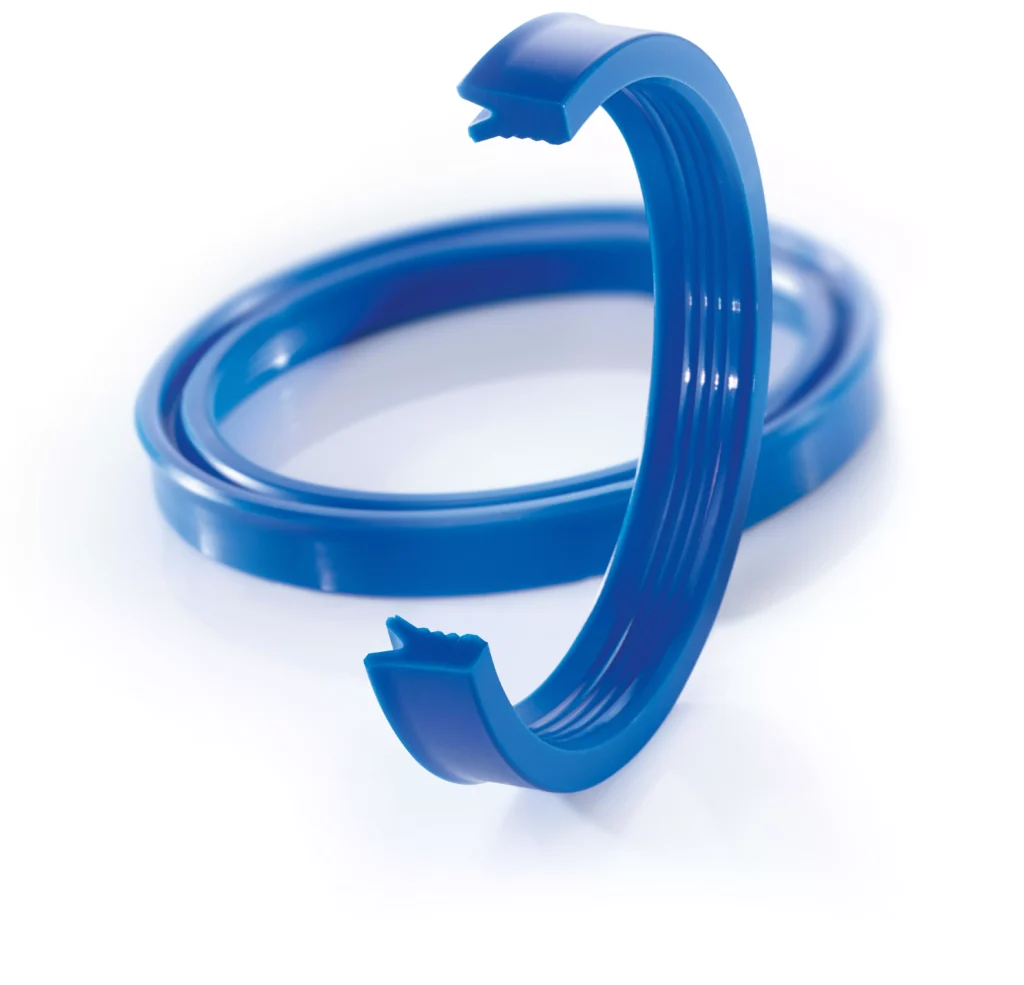

Stangendichtungen dienen zur zuverlässigen Abdichtung von Hydraulikzylindern an der Stange. Die Dichtungen dichten dynamisch gegen die Zylinderstange ab und verhindern so das Austreten von Hydraulikflüssigkeit. Aufgrund verschiedener Dichtungsprofile und unterschiedlichster Materialien lassen sich die Stangendichtungen optimal an unterschiedliche Anwendungen anpassen und überzeugen durch geringe Reibung, kompakte Bauform und einfache Montage.
NBR/FPM, PTFE, Polyurethan
max. Durchmesserbereich in Abhängigkeit zu Bauform und Material
Überwiegend einfachwirkend und in Ausnahmen doppeltwirkend, optional Stütz-/Führungsring, für geschlossene und offene Einbauräume
Abhängig von der gewünschten Bauform und dem verwendeten Material, drucklos bis Hochdruckhydraulik

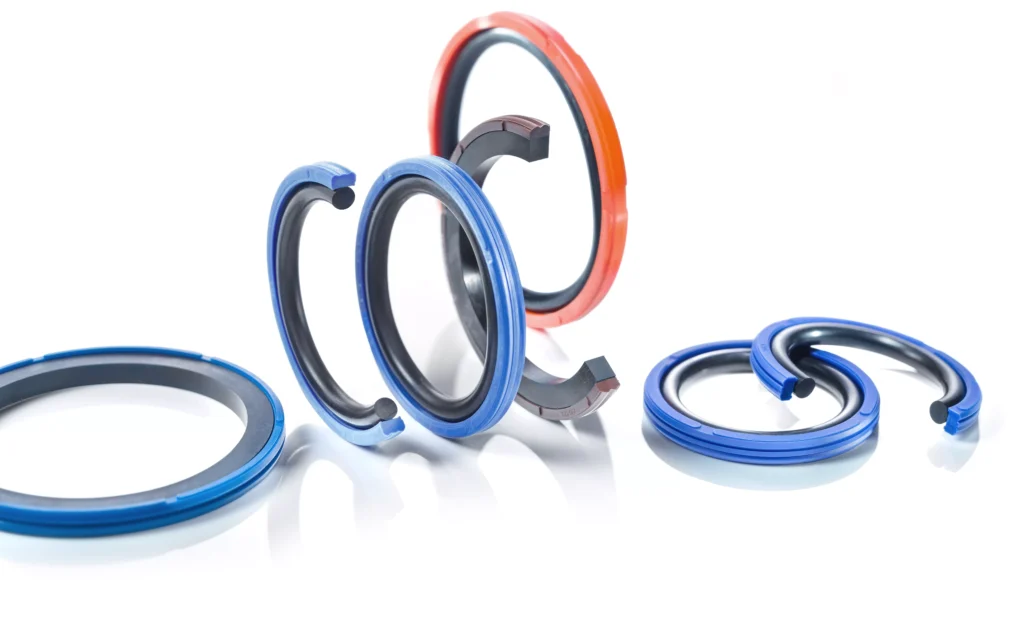

Kolbendichtungen dichten den Kolben innerhalb des Hydraulikzylinders ab und verhindern, dass Hydraulikflüssigkeit von der Kolbenbodenseite zur Kolbenstangenseite – und umgekehrt – von der Druckseite auf die jeweilige Gegenseite des Kolbens strömt.
NBR/FPM, PTFE, UHMWPE, Polyurethan
max. Durchmesserbereich in Abhängigkeit zu Bauform und Material
Einfach-/Doppeltwirkend, optional Stütz-/Führungsring, für geschlossene und offene Einbauräume
Abhängig von der gewünschten Bauform und dem verwendeten Material, drucklos bis Hochdruckhydraulik

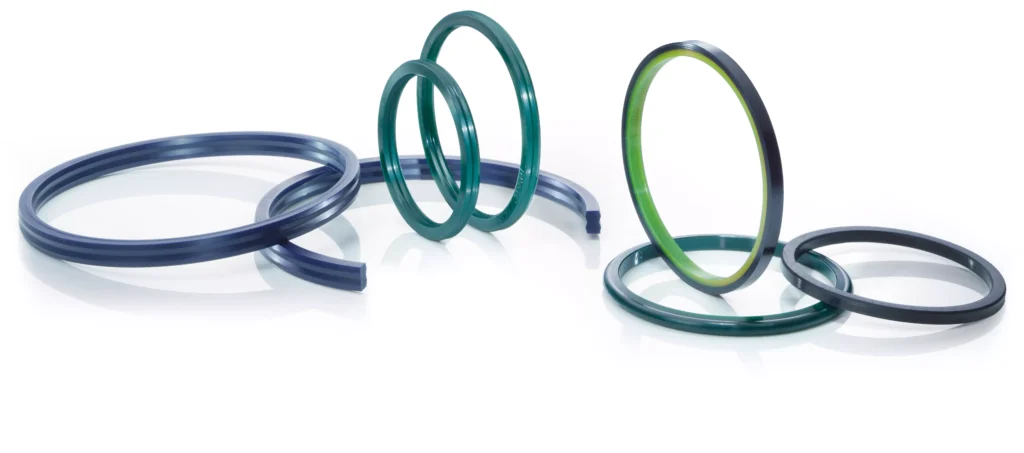

Statische Dichtelemente übernehmen in der Regel die Abdichtung von fest verbundenen Bauteilen, die sich während des Betriebs nicht gegeneinander bewegen. Sie verhindern den Austritt von Hydraulikflüssigkeit an festen Verbindungsstellen sowie das Eindringen von Fremdmedien in das System.
NBR/FPM, Polyurethan, Metall
max. Durchmesserbereich in Abhängigkeit zum Material
USIT-Ringe / NBR-Metall, Kupferringe, Flanschdichtungen, X-Ringe
Abhängig von der gewünschten Bauform und dem verwendeten Material, drucklos bis Hochdruckhydraulik

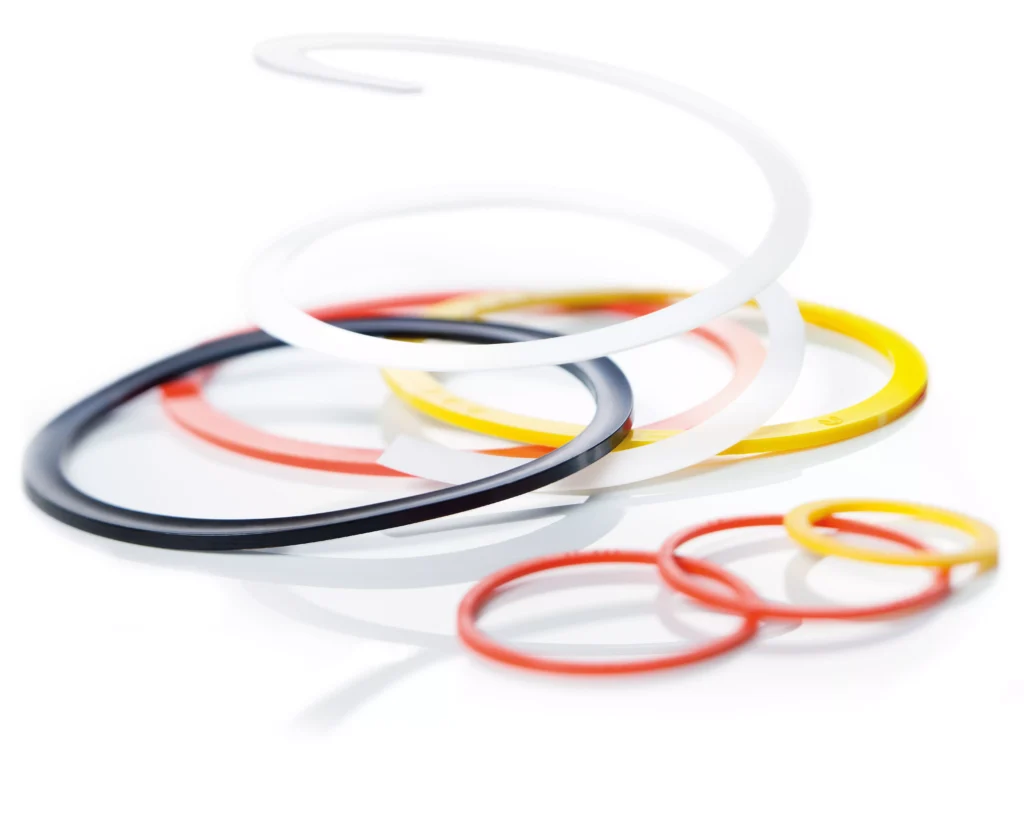

Stützringe verhindern das Eindringen des Dichtwerkstoffes in den Dichtspalt, bei hohen Druckbelastungen. Stützringe schließen den möglichen Extrusionsspalt und unterstützen die Dichtung, ohne die erforderliche Beweglichkeit und Dichtwirkung einzuschränken.
NBR/FPM, PTFE-Compounds/STM, Material PTFE virginal, PU/TPE/POM
max. Durchmesserbereich in Abhängigkeit zu Bauform und Material
Endlos, geschlitzt, konkav, spiralisiert
In Abhängigkeit zum Material, drucklos bis Hochdruckhydraulik

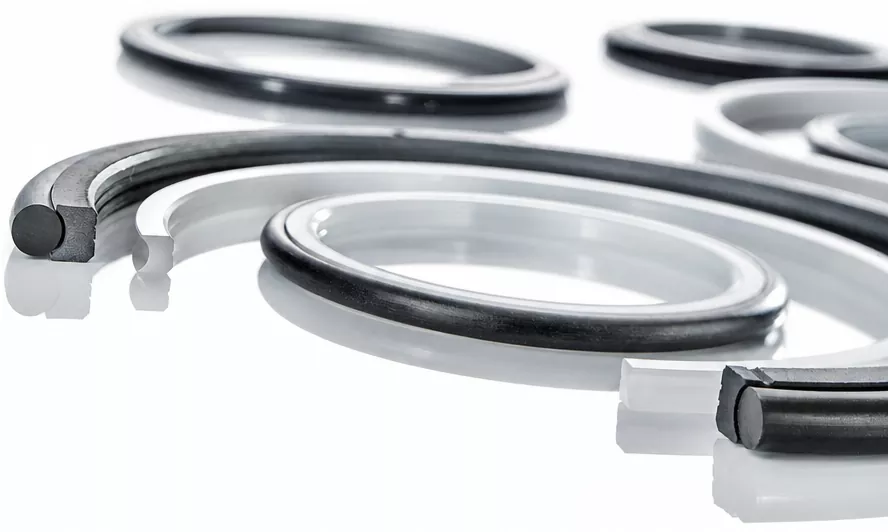

Rotationsdichtungen finden ihren Einsatz dort, wo rotierende oder schwenkende Wellen gegenüber einem druckbeaufschlagten Medium oder der Umgebung zuverlässig abgedichtet werden müssen. Rotationsdichtungen sind speziell für Drehbewegungen konzipiert.
Einfach‑/
NBR/FPM, PTFE, Polyurethan, Sonderwerkstoffe
Abhängig von der gewünschten Bauform und dem verwendeten Material
max. Durchmesserbereich in Abhängigkeit zu Bauform und Material

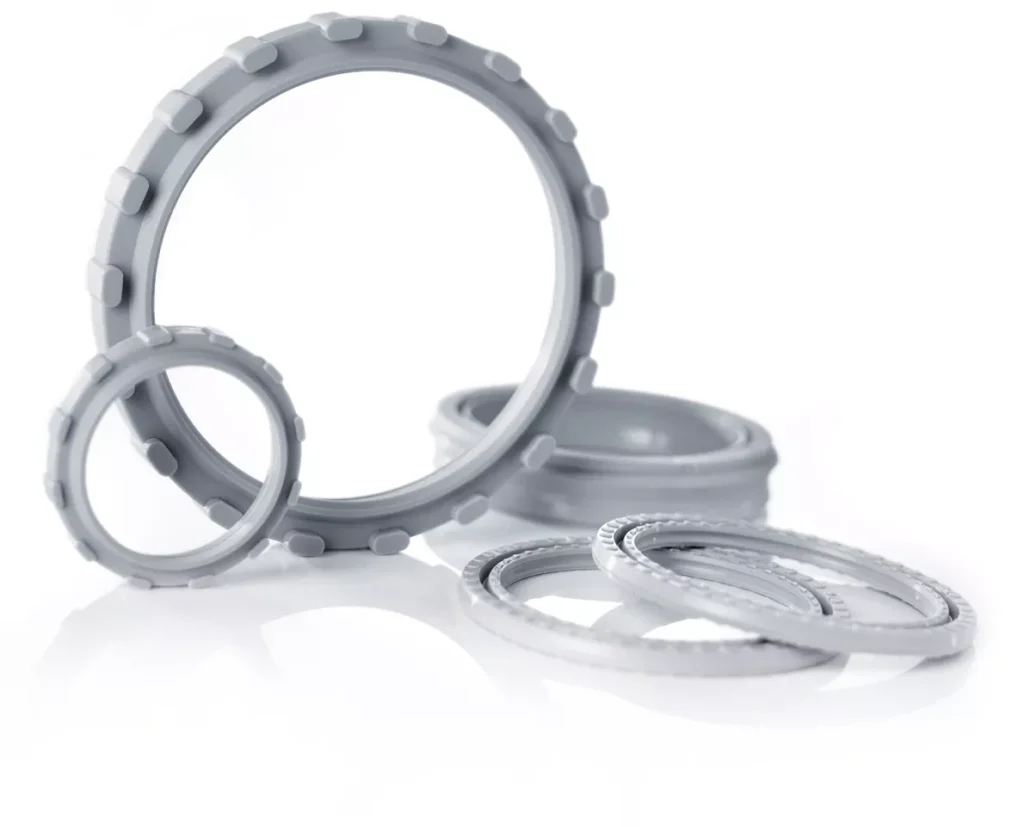

Für dynamische Anwendungen mit Druckluft, hohen Geschwindigkeiten sowie rotierenden oder hin- und hergehenden Bewegungen. Unser Sortiment umfasst Stangen-, Kolben- und Abstreifdichtungen, Führungsringe und Dämpfungsdichtungen – für Standard- und kundenspezifische Anwendungen.
NBR/FPM, PTFE-Compounds, PU/POM
max. Durchmesserbereich in Abhängigkeit zu Bauform und Material
Stangen- & Kolbendichtungen, Abstreifer
Abhängig von der gewünschten Bauform und dem verwendeten Material

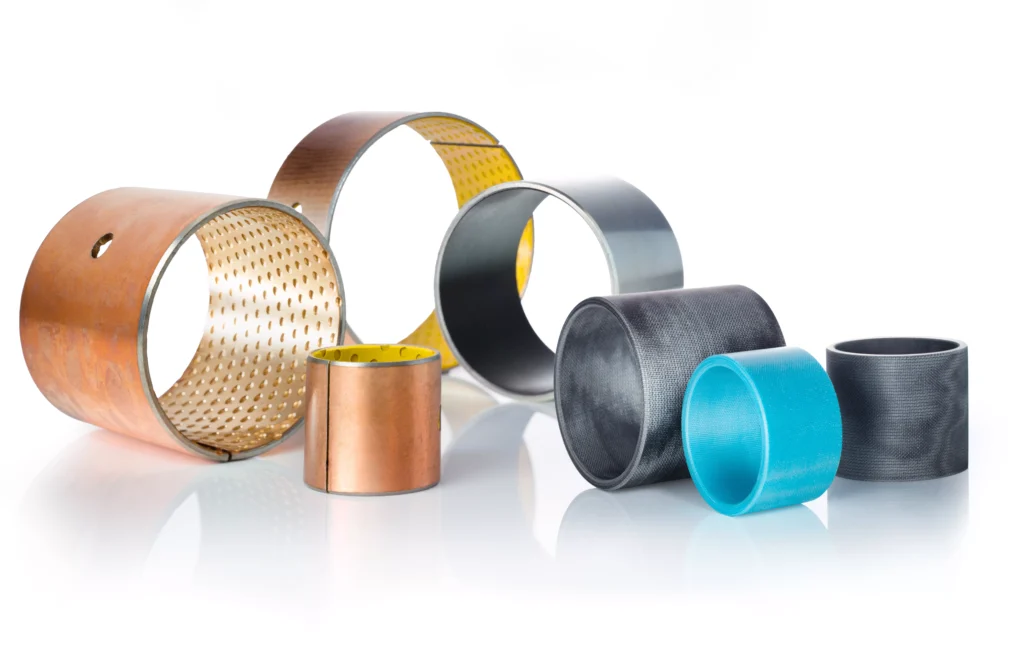

Buchsen und Gleitlager übernehmen in hydraulischen und mechanischen Anwendungen die Führung, Lagerung und Unterstützung bewegter Bauteile. Sie reduzieren Reibung, verhindern direkten Metallkontakt und tragen dazu bei, Verschleiß und Ausfallzeiten zu minimieren.
Zylindrisch, Bund / Bundlos, optional Schmiertaschen, Flanschlager / Segmentlager / sphärische Lager
Belastung, Geschwindigkeit, Temperatur, Schmierung, Medium, Wartungsfreiheit, Lebensdauer
Gewebeverbundmaterialien, synthetischer Stahl, gehärteter Stahl, Bronze / mit und ohne Zusatzschmiermittel / gerollt oder massiv / gesintert
